Hva er kontakten

Koblinger, som nøkkelkomponenter for strøm- eller signalforbindelser, er også en viktig del av industrisystemet. Så store som fly og raketter, så små som mobiltelefoner og TV-er, kontakter vises i en rekke forskjellige former, og bygger broer mellom kretser eller andre komponenter, og tar på seg rollen som elektrisk strøm eller signalforbindelser.

Kontakten er CONNECTOR. Også kjent som kontakter, plugger og stikkontakter i Kina. Refererer vanligvis til elektriske kontakter. Det vil si en enhet som kobler sammen to aktive enheter for å overføre strøm eller signal.

Kontakten er en komponent som vårt elektroniske ingeniør- og tekniske personell ofte kontakter. Dens funksjon er veldig enkel: å bygge en bro for kommunikasjon mellom blokkerte eller isolerte kretser i kretsen, slik at strømmen kan flyte, og kretsen kan realisere den forhåndsbestemte funksjonen. Koblinger er en uunnværlig del av elektronisk utstyr. Når du observerer langs banen til strømstrømmen, vil du alltid finne en eller flere kontakter.

Koblingsformer og strukturer er i stadig endring. Det finnes ulike typer kontakter med forskjellige applikasjonsobjekter, frekvenser, strøm og applikasjonsmiljøer. For eksempel er kontaktene for belysning på banen og kontaktene for harddisker, og kontaktene for å tenne raketter ganske forskjellige. Men uansett hva slags kontakt, er det nødvendig å sikre at strømmen flyter jevnt, kontinuerlig og pålitelig. Generelt sett er det som kontakten er koblet til ikke begrenset til strøm. I dagens's raske utvikling av optoelektronisk teknologi, er bæreren for signaloverføringen lys i det optiske fibersystemet. Glass og plast erstatter ledningene i den vanlige kretsen, men de optiske signalkoblingene brukes også i banene, og deres funksjoner er de samme som kretskoblinger.

Fødselen til kontakten er unnfanget fra produksjonsteknologien til jagerfly. Flyet i slaget må fylles på og repareres på bakken, og tiden på bakken er en viktig faktor for seier eller nederlag i et slag. Derfor, under andre verdenskrig, var de amerikanske militærmyndighetene fast bestemt på å redusere bakkevedlikeholdstiden og øke kamptiden på grunn av jagerfly.

De forenet først forskjellige kontrollinstrumenter og deler, og koblet dem deretter til et helt system med kontakter. Ved reparasjon må du demontere den feilfungerende enheten og erstatte den med en ny, og flyet vil umiddelbart kunne fly i luften. Etter krigen utviklet AT-T Bell Labs med suksess Bell-telefonsystemet, og deretter ga fremveksten av datamaskin-, kommunikasjons- og andre industrier flere muligheter for utvikling av kontakter avledet fra frittstående teknologi, og markedet ekspanderte raskt.

Koblingsklassifisering

Ettersom strukturen til kontakten blir stadig mer diversifisert, dukker det stadig opp nye strukturer og bruksområder, og det har blitt vanskelig å prøve å løse klassifiserings- og navneproblemene med en fast modell.

1. I henhold til brukens art

Ekstern kontakt (for ekstern skap), intern kobling (for intern skap).

2. I henhold til nivået på kontakten

●Nivå 1. Komponent til pakke sammenkobling (ENHET TIL PAKNING):

Refererer til tilkoblingen av IC CHIP og pin.

●Nivå 2. Sammenkoblingen mellom pakken og underlaget (KOMPONENT FØR TIL KRETS):

Refererer til forbindelsen mellom COMPONENT og PC-kort.

●Nivå 3. Kort til bord-tilkobling (bord til bord):

Refererer til sammenkoblingen mellom PC-kortet og PC-kortet.

●Nivå 4. Subsystem til Subsystem Connection (UNDERMONTERING TIL UNDERMONTERING)

●Nivå 5. Forbindelsen mellom delsystemer til I/O (SAMLING TIL I/O-PORT).

●Nivå 6. System til system-tilkobling (SYSTEM TIL SYSTEM).

3. I henhold til behandlingsmetoden

Crimp Type og IDCType kalles også piercing type, loddetype og null innsettingstype (ZIF Type).

4. I henhold til bruksmåten

Tråd-til-kort-kontakter, bord-til-kort-kontaktledninger, tråd-til-ledning-kontakter, stikkontakter, inngangs- og utgangskontakter.

5. I følge skjemaet

PCB-kortkontakt, flatkabelkontakt, koaksialkabelkontakt, innebygd kontakt, klemkontakt, rund kontakt, vinkelkontakt, kontakt for trykt ledningskort.

6. I henhold til strukturen

Generelle koblinger, fuktbestandige og vanntette koblinger, miljøbestandige koblinger, lufttette koblinger, brannsikre koblinger og vannbestandige koblinger.

7. I henhold til arbeidsfrekvens

Lav frekvens og høy frekvens (med 3MHz som grense).

8. Fra sin allsidighet og relaterte tekniske standarder kan koblinger deles inn i følgende kategorier (kategorier):

①Lavfrekvent sirkulær kontakt;

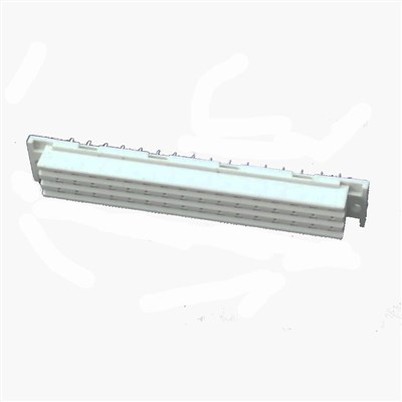

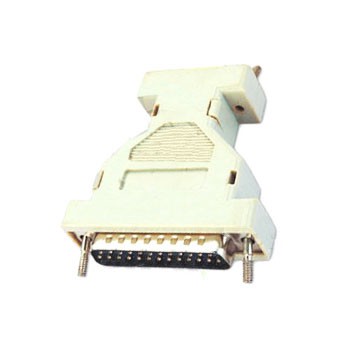

②Rektangulær kontakt;

③Tryktkretskontakt;

RF-kontakt;

⑤Optisk fiberkontakt.

Grunnleggende ytelse for kontakten

Kunnskap om koblinger Den grunnleggende ytelsen til koblinger kan deles inn i tre kategorier: nemlig

Mekanisk ytelse, elektrisk ytelse og miljøytelse.

1. Mekanisk oppførsel

Når det gjelder koblingsfunksjonen, er innføringskraften en viktig mekanisk egenskap. Innførings- og uttrekkskraft er delt inn i innsettingskraft og uttrekkskraft (uttrekkskraft kalles også separasjonskraft), kravene til de to er forskjellige. I de relevante standardene er det bestemmelser for Z stor innføringskraft og Z liten separasjonskraft, som viser at fra bruksperspektivet, bør innføringskraften være liten (det er lav innføringskraft LIF og ikke-innføringskraft ZIF struktur), og hvis separasjonskraften er for stor Liten, vil det påvirke påliteligheten til kontakten. Innsettings- og uttrekkskraften og den mekaniske levetiden til kontakten er relatert til kontaktstrukturen (positivt trykk), beleggkvaliteten (glidefriksjonskoeffisient) til kontaktdelen og dimensjonsnøyaktigheten til kontaktarrangementet (innretting).

2. Elektrisk ytelse

De viktigste elektriske egenskapene til kontakten inkluderer kontaktmotstand, isolasjonsmotstand og dielektrisk styrke.

① Elektriske kontakter med kontaktmotstand av høy kvalitet bør ha lav og stabil kontaktmotstand. Kontaktmotstanden til kontakten varierer fra noen få milliohm til titalls milliohm.

②Isolasjonsmotstand er et mål på isolasjonsytelsen mellom elektriske kontaktkontakter og mellom kontaktene og skallet, og størrelsen varierer fra hundrevis av megohm til tusenvis av megohm.

③ Dielektrisk styrke, eller motstå spenning, dielektrisk motstå spenning, er evnen til å motstå den nominelle testspenningen mellom kontaktkontaktene eller mellom kontaktene og skallet.

④Andre elektriske egenskaper.

Dempning av elektromagnetisk interferenslekkasje er for å evaluere den elektromagnetiske interferensskjermingseffekten til kontakten, og den er generelt testet i frekvensområdet 100MHz ~ 10GHz.

For radiofrekvente koaksiale kontakter er det elektriske indikatorer som karakteristisk impedans, innsettingstap, refleksjonskoeffisient og spenningsstående bølgeforhold (VSWR). På grunn av utviklingen av digital teknologi, for å koble til og overføre høyhastighets digitale pulssignaler, har det dukket opp en ny type kontakt, nemlig høyhastighets signalkontakt. Følgelig, når det gjelder elektrisk ytelse, har det i tillegg til karakteristisk impedans også dukket opp noen nye elektriske indikatorer. , Slik som krysstale (krysstale), overføringsforsinkelse (forsinkelse), tidsforsinkelse (skjevhet), etc.

3. Miljøytelse

Vanlige miljøegenskaper inkluderer temperaturmotstand, fuktighetsmotstand, saltspraymotstand, vibrasjons- og støtmotstand, etc.

①Temperaturmotstand For øyeblikket er den Z-høye arbeidstemperaturen til kontakten 200 ℃ (bortsett fra noen få høytemperatur spesialkontakter), og Z-lavtemperaturen er -65 ℃. Mens kontakten fungerer, genererer strømmen varme ved kontaktpunktet, noe som fører til en temperaturøkning. Derfor er det generelt antatt at arbeidstemperaturen bør være lik summen av omgivelsestemperaturen og temperaturstigningen til kontaktpunktet. I noen spesifikasjoner er den tillatte Z-høytemperaturstigningen til kontakten under den nominelle driftsstrømmen tydelig spesifisert.

②Inntrengning av fuktmotstand vil påvirke isolasjonsytelsen til forbindelsen h og ruste metalldelene. Testbetingelser for konstant varme og fuktighet er relativ fuktighet 90%~95% (i henhold til produktspesifikasjoner, opptil 98%), temperatur +40±20℃, testtid i henhold til produktspesifikasjoner, Z er minst 96 timer. Den vekslende fuktige varmetesten er strengere.

③Når den saltsprøytebestandige koblingen fungerer i et miljø som inneholder fuktighet og salt, kan overflatebehandlingslaget til metallkonstruksjonsdelene og kontaktdelene produsere galvanisk korrosjon, som påvirker de fysiske og elektriske egenskapene til koblingen. For å evaluere elektriske koblingers evne til å motstå dette miljøet, er det spesifisert en saltspraytest. Den henger koblingen i en temperaturkontrollert testboks, sprayer ut en natriumkloridløsning med en spesifisert konsentrasjon med trykkluft for å danne en saltsprayatmosfære, og eksponeringstiden er spesifisert av produktspesifikasjonen, som er minst 48 timer.

④Vibrasjon og støt Vibrasjons- og støtmotstand er viktige egenskaper for elektriske kontakter. De er spesielt viktige i spesielle bruksmiljøer som luftfart og romfart, jernbane- og veitransport. Det er for å teste robustheten til den elektriske kontaktens mekaniske struktur og pålitelige elektriske kontakt. En viktig indikator på sex. Det er klare regler i de aktuelle testmetodene. I sjokktesten bør toppakselerasjonen, varigheten og sjokkpulsbølgeformen, samt avbruddstiden for elektrisk kontinuitet spesifiseres.

⑤Andre miljøegenskaper I henhold til brukskravene inkluderer andre miljøegenskaper til elektriske koblinger lufttetthet (luftlekkasje, væsketrykk), væskenedsenking (motstand mot spesifikke væsker), lavt lufttrykk, etc.

Den grunnleggende strukturen til kontakten

De grunnleggende strukturelle delene av kontakten inkluderer ① kontakt; isolator; ③ skall (avhengig av type); ④ tilbehør.

1. Kontakter

Det er kjernedelen av kontakten for å fullføre den elektriske tilkoblingsfunksjonen. Vanligvis er et kontaktpar sammensatt av et hannkontaktstykke og et hunnkontaktstykke, og den elektriske forbindelsen fullføres ved innsetting av hunn- og hannkontaktstykkene.

Hannkontakten er en stiv del, og formen er sylindrisk (rund pinne), firkantet sylinder (firkantet pinne) eller flat (innsatsstykke). Den mannlige kontakten er vanligvis laget av messing eller fosforbronse.

Hunnkontaktstykket, nemlig stikkontakten, er nøkkeldelen av kontaktparet. Den er avhengig av at den elastiske strukturen blir elastisk deformert når den settes inn i pinnen for å generere elastisk kraft og danne nær kontakt med hannkontaktstykket for å fullføre forbindelsen. Det finnes mange typer jekkstrukturer, inkludert sylindrisk (splitting, halsing), stemmegaffel, cantilever type (langsgående spor), foldetype (langsgående spor, 9-formet), boksformet (firkantet jekk) og hyperboloid wirefjærkontakt og så videre.

2. Isolator

Isolatoren kalles også ofte en base eller en innsats. Dens funksjon er å arrangere kontaktene i ønsket posisjon og avstand, og å sikre isolasjonsytelsen mellom kontaktene og mellom kontaktene og huset. God isolasjonsmotstand, tåle spenningsytelse og enkel bearbeiding er de grunnleggende kravene for å velge isolasjonsmaterialer som skal bearbeides til isolatorer.

3. Skall

Også kalt skallet, det er det ytre dekselet til kontakten. Den gir mekanisk beskyttelse for den innebygde isolerende monteringsplaten og pinnene, og sørger for justering av støpsel og stikkontakt ved sammenkobling, og fester deretter kontakten til enheten.

4. Tilbehør

Tilbehøret er delt inn i konstruksjonstilbehør og installasjonstilbehør. Strukturelt tilbehør som klemringer, posisjoneringsnøkler, posisjoneringsstifter, styrepinner, koblingsringer, kabelklemmer, tetningsringer, pakninger etc. Monter tilbehør som skruer, muttere, skruer, fjærringer osv. Det meste av tilbehøret har standard deler og fellesdeler.

Koblingsegenskaper

1. Enten den mannlige kontakten eller den kvinnelige kontakten er fleksibel. Den gjensidige koblingen av kontaktene kan brukes for å sikre kretsforbindelsen.

2. Terminaldelen av kontakten har en ledningsstruktur som er enkel å implementere ledninger eller trykte ledningskort. Det er for implementering av sveising, innkapsling, holding, gjennomhullsveising og andre strukturer.

3. Kontakten er festet i riktig posisjon til isolatoren, og isolatoren kan brukes til å opprettholde spenningsisolasjonsmotstanden mellom kontaktene.

4. Den har en koblingsstruktur, som er praktisk for å sette inn eller løsne kontakten, og den endrer ikke sin posisjon selv etter vibrasjon eller støt.

Den fremtidige utviklingstrenden for elektronisk koblingsteknologi

Koblinger, som nøkkelkomponenter for strøm- eller signalforbindelser, er også en viktig del av industrisystemet. Med den raske utviklingen av personlige mobile terminaler, smarte elektriske husholdningsapparater, informasjonskommunikasjonsindustri, transport ny energiindustri, romfartsvitenskap og -teknologi, kunstig intelligens, medisinsk elektronisk utstyr og andre felt, funksjon, utseende, ytelse og bruksmiljø for koblinger har blitt forbedret. Høye krav.

1. Utviklingstrenden med mikro-miniatyrisering og integrasjon

For å møte kravene til bærbare, digitale og multifunksjonelle elektroniske enheter, samt produksjons- og monteringsautomatisering, må elektroniske kontakter gjennomgå produktstrukturjusteringer. Produktene er hovedsakelig utviklet i retning av liten størrelse, lav høyde, smal stigning, multifunksjon, lang levetid, overflatemontering, etc.

Miniatyrisering betyr at senteravstanden til elektroniske kontakter (kontakter) er mindre, og høy tetthet er å oppnå et stort antall kjerner. Miniatyriseringen av elektroniske forbrukerprodukter krever at komponenter integrerer miniatyrisering, tynnhet og høy ytelse, noe som også fremmer utviklingen av koblingsprodukter i retning av miniatyrisering og liten tonehøyde. Miniatyrisering av komponenter har høyere tekniske krav. Alt dette krever et sterkt industrielt støpefundament for å effektivt støtte det.

2. Intelligent utviklingstrend

I dag er en verden med rask utvikling av informasjon, uansett hva slags informasjon eller teknologi, folks's krav blir høyere og høyere. Fra den raske utviklingen av informasjonskommunikasjonsdata har trådløs sammenkobling kommet til alle av oss. Fra bruk av smarttelefoner, smarte wearables, droner, ubemannet kjøring, VR-virkelighet, smarte roboter og andre teknologier, tillegg av IC-brikker og Den intelligente utviklingen av den elektroniske kontakten til kontrollkretsen er en uunngåelig trend, fordi det vil muliggjøre den elektroniske kontakten for mer intelligent å forstå bruken av elektronisk utstyr, og forbedre ytelsen til selve kontakten for å oppnå intelligent trådløs brobygging.

3. Utviklingstrend med høy ytelse

Høyhastighetsoverføring betyr at moderne datamaskiner, informasjonsteknologi og nettverksteknologi krever at tidsskalahastigheten for signaloverføring når megahertz-frekvensbåndet, og pulstiden når sub-millisekunder. Derfor er høyhastighets overføring elektroniske kontakter (kontakter) nødvendig.

Høyfrekvensen skal tilpasses utviklingen av millimeterbølgeteknologi, og de radiofrekvente koaksiale elektroniske kontaktene (kontaktene) har alle gått inn i millimeterbølgearbeidsfrekvensbåndet.
